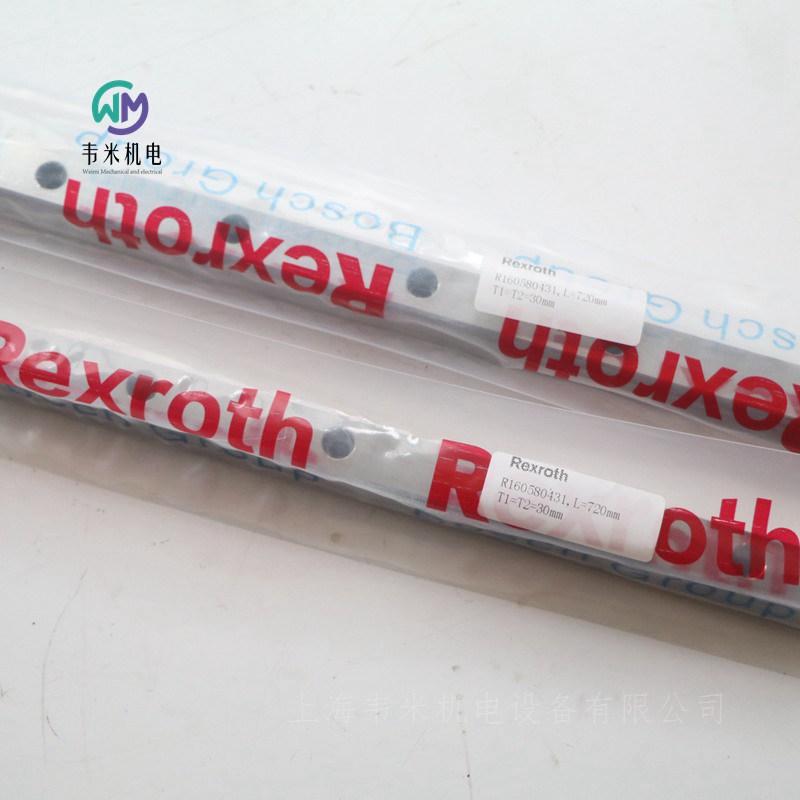

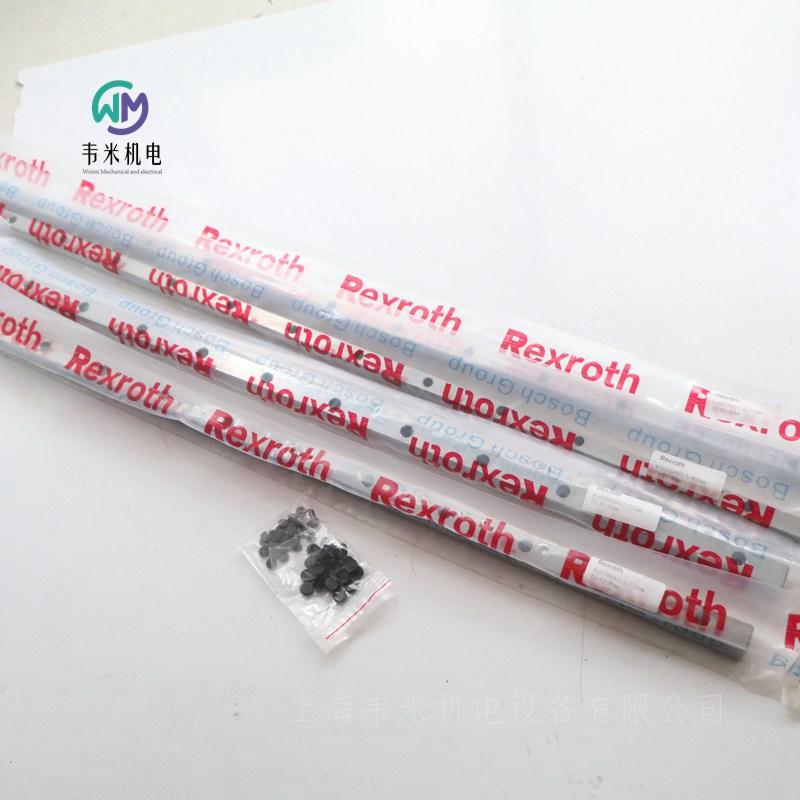

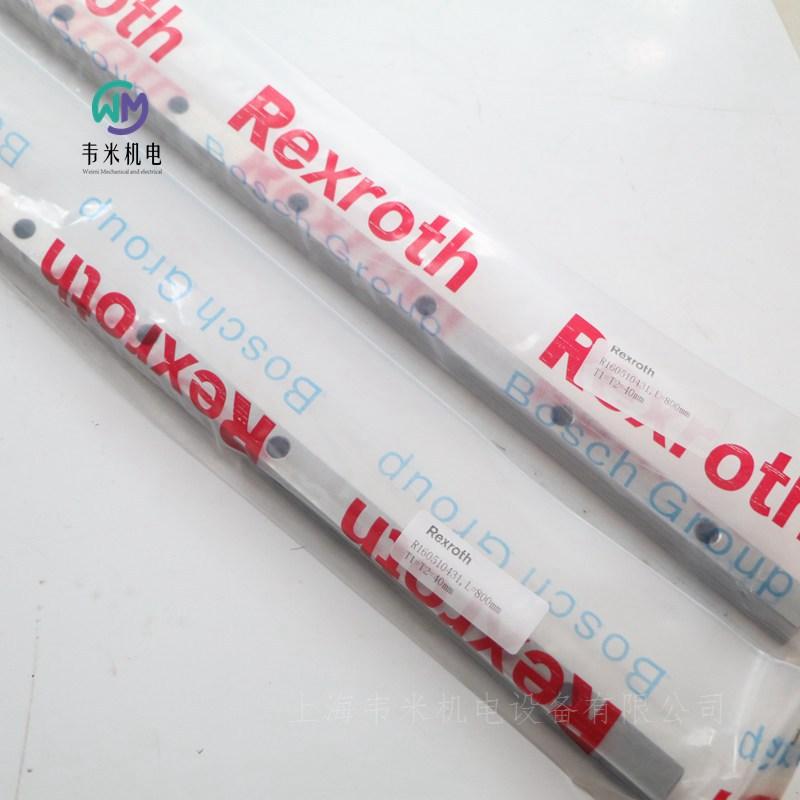

REXROTH導軌R160510431，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH滾珠導軌 KSA-015-SNS-N-MA-AK

R160510431

滾珠導軌，SNS，規格 15，CS 鋼，標準精度

滾珠導軌精度高，具有以下產品特性：

規格 15

SNS 結構型式：寬度 = 窄，長度 = 正常，高度 = 標準

導軌采用 CS 碳素鋼制造

固定 MA：從上面安裝

蓋板 AK：塑料安裝孔蓋

精度等級正常

導軌段數：單段

標準款導軌

在所有載荷方向上都有的剛度

高轉矩負載承受力

從上面用螺栓安裝，帶塑料孔蓋

導軌末端無需額外空間

產品屬性

規格 滾珠導軌系統

公稱尺寸 [mm] 15

結構型式 SNS – 標準 – 導軌

型材導軌系統材質 碳鋼

精度等級 N - 普通級

導軌的安裝 可從上面用螺栓安裝

導軌護蓋 塑料罩蓋

大長度 Lmax [mm] 3836

小長度 Lmin [mm] 80

安裝孔 nB 的數量（型材導軌導向系統） 64

段數 單段

質量 m (kg/m) [kg/m] 1.4

允許環境溫度 (min. … max.) -10 °C ... +80 °C

允許環境溫度 (min. … max.) 提示 短時間內可維持高達 100°C。在零下溫度時請詢問。

重量 [kg] 0

推薦的導軌長度（公式） L = nB ? T ? 4 mm

產品說明 請配置產品以便能夠?qū)⑵涮砑拥劫徫镘嚒?/span>

導軌節距 T [mm] 60

尺寸 A2（型材導軌系統） [mm] 15

尺寸 D [mm] 7.4

尺寸 H2 不帶防護帶（型材導軌系統） [mm] 16.2

尺寸 N6（型材導軌系統） [mm] 10.3

尺寸 N6 公差（型材導軌系統） [mm] ±0.5

尺寸 S5（型材導軌系統） [mm] 4.5

尺寸 T [mm] 60

尺寸 T1 max（型材導軌系統） [mm] 50

尺寸 T1 min [mm] 10

尺寸 T1 s（型材導軌系統） [mm] 28

尺寸 T1 s 的腳注（型材導軌系統） 尺寸 T1S，建議公差 ±0.75。
