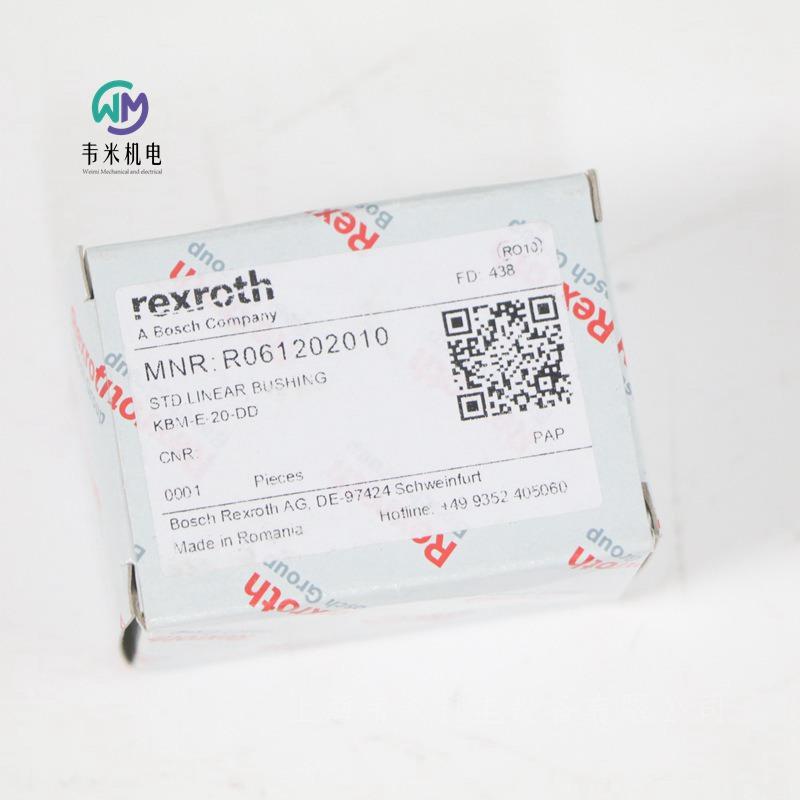

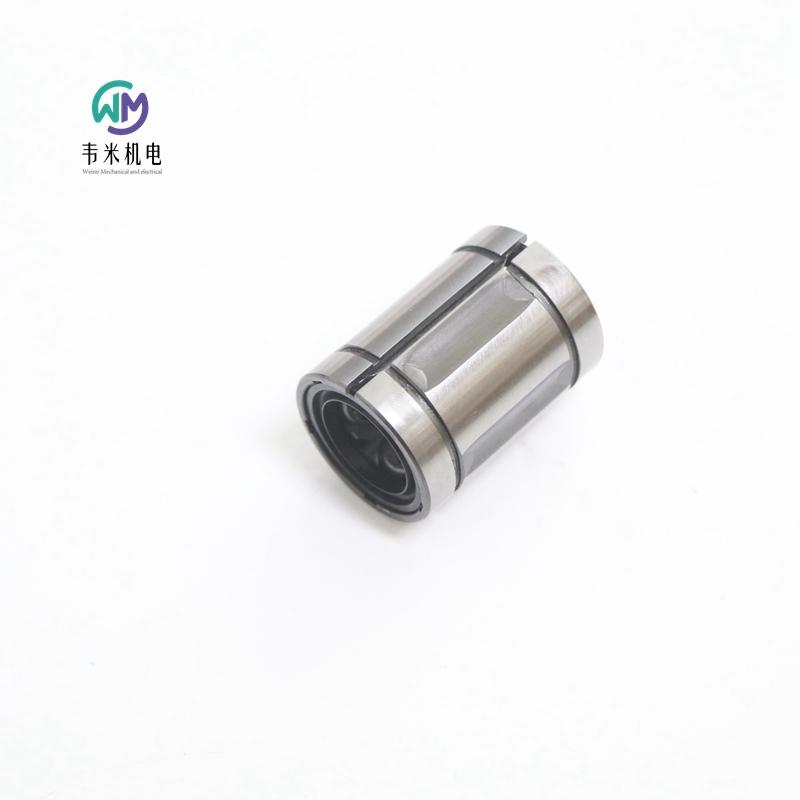

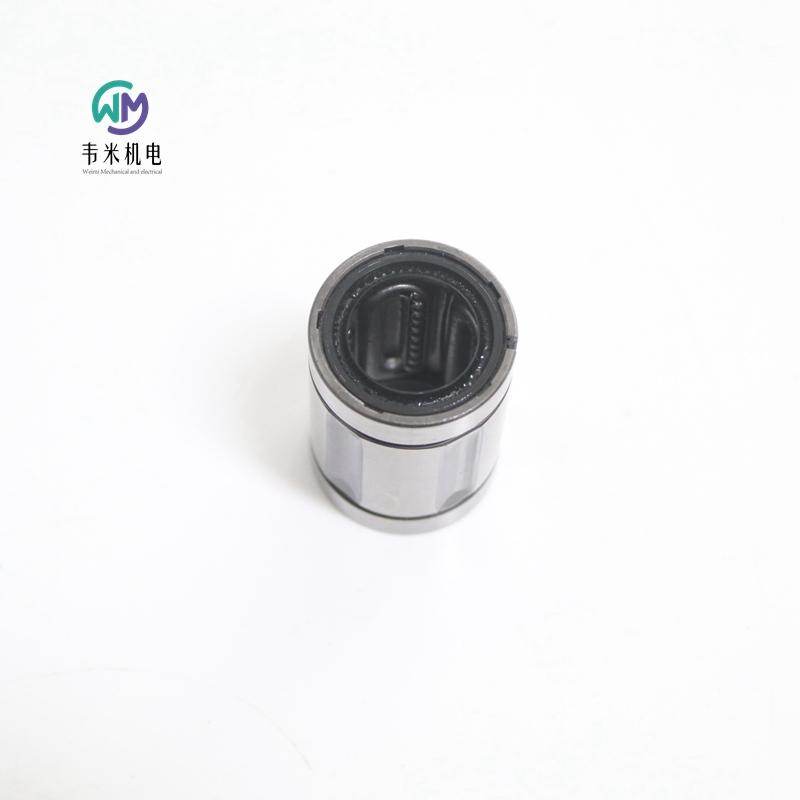

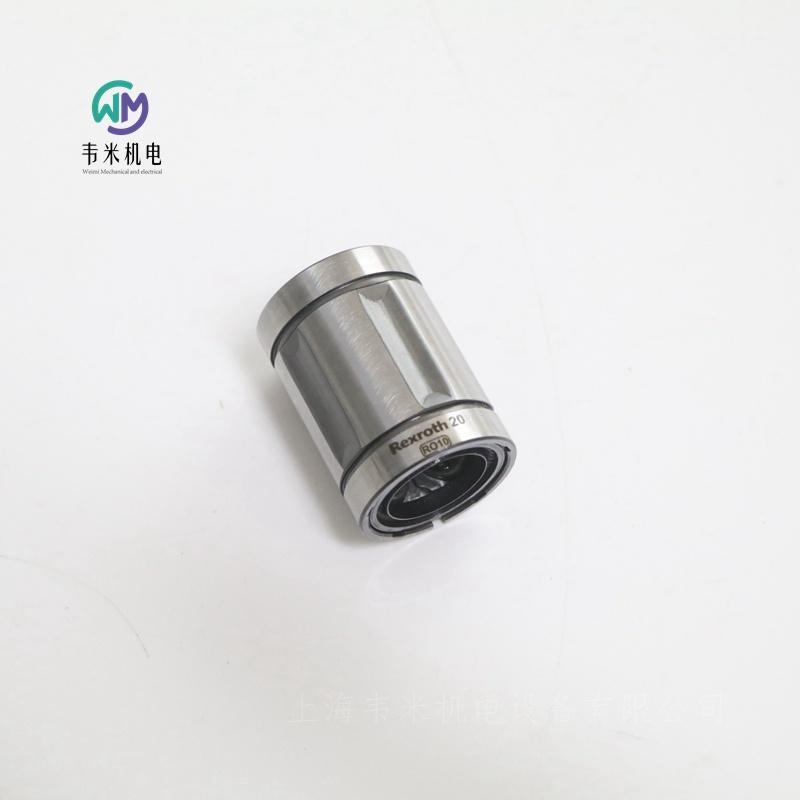

力士樂REXROTH標準滾珠導套 KBM-E-20-DD

R061202010

標準滾珠導套，可調式，20，帶兩個密封件

標準滾珠導套

標準（金屬）

可調節

軸徑 d = 20

帶兩個密封件

規格：常規"

堅固耐用全金屬款式帶鋼保持架，用于惡劣條件和強污染場合

很多空腔作為潤滑劑的儲藏空間用于長的潤滑間隔或壽命期內潤滑。

不帶密封和帶鋼保持架的款式用于遠高于 80 °C 的場合或真空應用

徑向間隙可調

在污染程度嚴重時，帶內裝式密封圈

用于木材加工、鑄造廠、水泥廠

空腔也能容納可能侵入的臟物，因此，能防止由此而引起的滾珠導套的抱軸。

無密封圈的款式帶內置的鋼止動環；從軸直徑 12 起允許用于更高的溫度

淬火和磨削的耐腐蝕套筒

鋼導向架（軸徑 5 和 8，帶 PA 塑料保持架）

滾動軸承鋼制造的滾珠

產品屬性

軸直徑 d [mm] 20

規格 常規

滾珠導套導向系統結構型式 E - 可調節

系列 標準（金屬）

密封件 2 集成密封圈

潤滑 未涂抹潤滑脂

大額定動載荷 Cmax [N] 1390

大加速度 amax [m/s?] 100

大允許線性速度 vmax [m/s] 2.5

滾珠導套長度 [mm] 45

外徑 D [mm] 32

允許環境溫度 (min. … max.) -10 °C ... +80 °C

允許環境溫度 (min. … max.) 提示 只有無密封圈的，帶鋼制保持架的滾珠導套允許在更高的溫度下運行。注意額定載荷的降低。

摩擦系數 μ 0.001 ... 0.004

摩擦系數 μ 提示 在采用油潤滑時未密封滾珠導套的摩擦系數。高負載時的摩擦系數小；但是，微小載荷時的摩擦系數可能大于所給出的數值。

重量 [kg] 0.1

腳注：起步阻力 一個密封圈：乘以系數 0.5。

腳注：大額定動載荷 Cmax 額定動載荷是以 100 000 米行程為基準確定的。如果以 50 000 米行程為基準，則表中的 C 值乘以系數 1.26。

腳注：大額定靜載荷 C0max null

腳注：小額定動載荷 Cmin 額定動載荷是以 100 000 米行程為基準確定的。如果以 50 000 米行程為基準，則表中的 C 值乘以系數 1.26。

腳注：小額定靜載荷 C0min null

摩擦力 FR 腳注 一個密封圈：乘以系數 0.5。

起動力 [N] 12

類型 球形襯套

尺寸 C h12 [mm] 45

尺寸 C1 H13 [mm] 31.2

尺寸 C2 [mm] 1.6

尺寸 D [mm] 32

尺寸 D1 [mm] 30.5

尺寸 E [mm] 2
