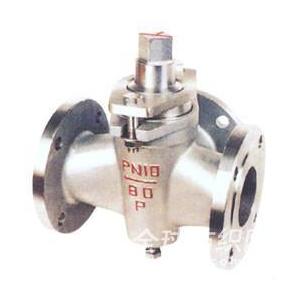

常州北澤閥門有限公司
價格：￥10.00
價格：￥10.00
| 品牌 | 北澤閥門 | 材質 | 不銹鋼 |
|---|---|---|---|
| 型號 | X44W-1.0P/C | 品名 | 閥門 |
| 適用機械 | 管道設備 | 貨號 | 01 |
一、三通旋塞閥的主要性能規范
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
X44W | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤200 |
二、三通旋塞閥的主要尺寸
公稱壓力 | 公稱通徑 | 尺寸 | |||||||
L | D | D1 | D2 | z-φd | □s | h | H | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
三、主要材料
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X44W | 鑄鐵、鑄鋼、不銹鋼 | 鑄鐵、鑄鋼、不銹鋼 | 鑄鐵、鑄鋼、不銹鋼 | 柔性石墨 |
關于訂貨：如需訂貨，歡迎您寄來顏色樣或品質樣。我們將竭誠為您服務。
關于報價：訂單數量要求直接影響單價。請在購買前，明確表明需要購買的數量。
關于色差：本公司所有商品均為實物拍攝，因顯示器或拍攝光源的關系，會產生色差，請在意色差的客戶一定考慮好再拍或先寄小樣確認。
關于發貨時間：剪樣24小時內發貨。訂貨按照合同規定時間內發貨。如有特殊情況導致無法發貨會及時聯系買家。
關于貨運：米樣快遞到付。如需指定快遞請聯系客服。大貨一律托運。
關于退換貨：所發貨物無質量問題不更換，若出現質量問題，收貨7日內協商解決，過期不予以受理。
