序號

項    目

內    容

備    注

一、

機器基本參數概括

1

加工對象

機織布

2

工藝路線

進布-金屬探測-光電吸邊-縫頭探測-開幅-三輥軋光-靜電消除-擺布

3

型   式

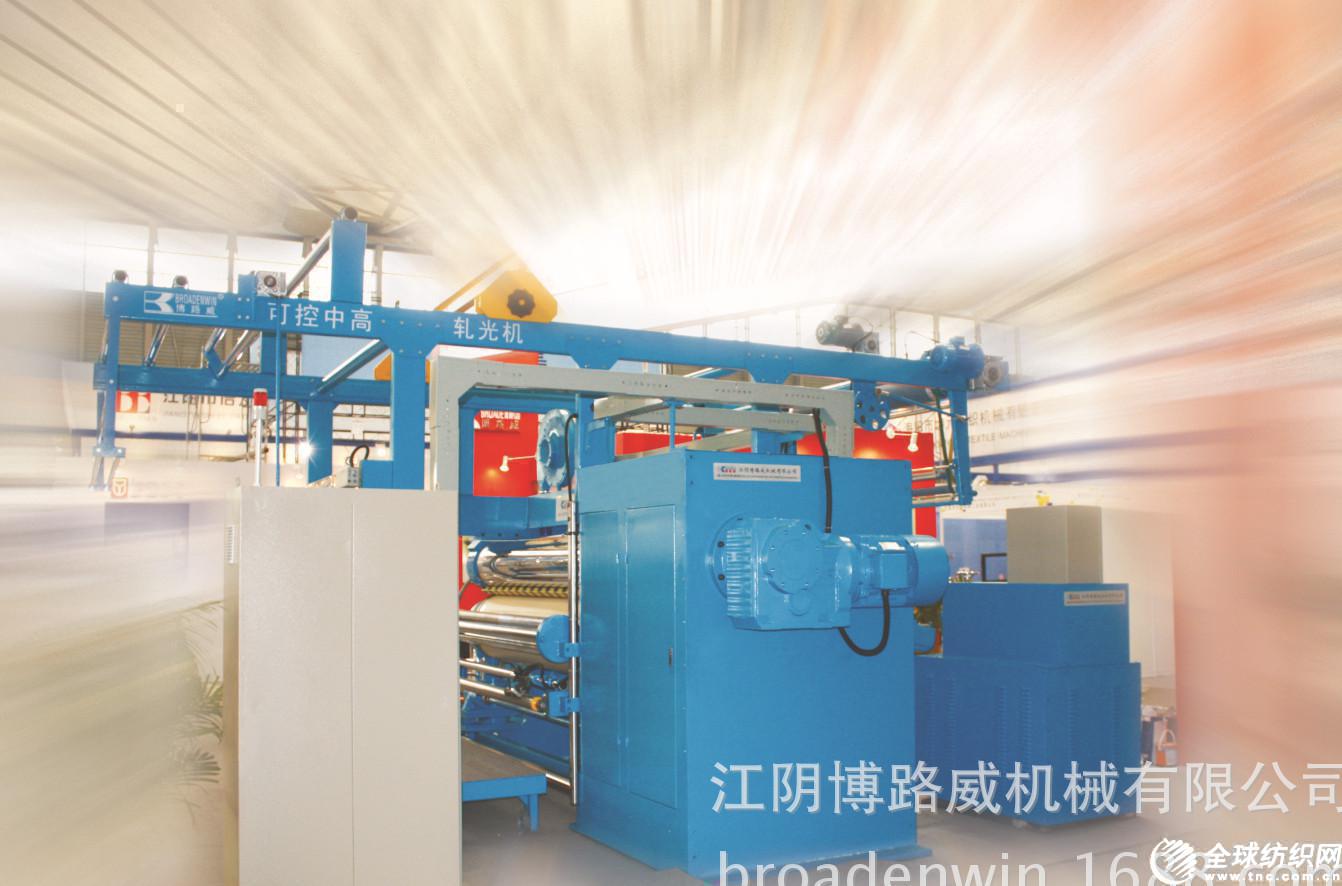

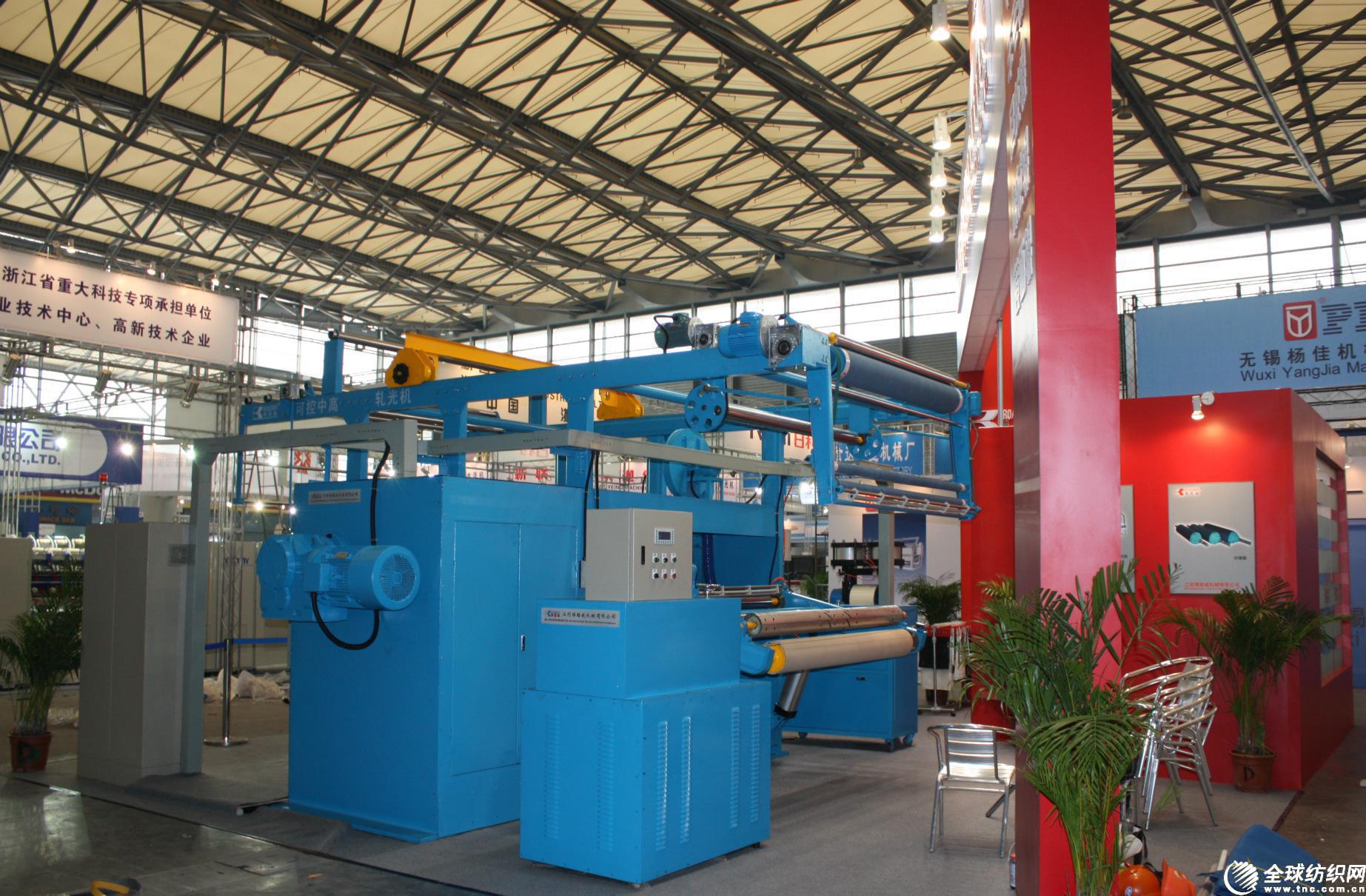

三輥l型

上加熱鏡面輥，下輥為可控中高尼龍輥，后下輥棉花輥

4

車   別

右手車

沿進布方向出布方看，傳動在右即為右手車

5

進布方式

平幅進布

6

進布對中裝置

光電吸邊器

e+l

7

進布張力控制方式

兩套張力調節器

8

進布開幅裝置

分絲輥

9

出布方式

擺布

10

公稱幅寬

1800mm

11

工作寬度

1600mm

12

運行速度

30-80米/分

傳動部位均有防護罩

13

軋輥間*大線壓力

300n/mm

14

整機功率

約100kw

15

外形尺寸(長x寬x高)

約6000mmx5600mmx3400mm

外形整潔，美觀，實用。

16

表面涂裝

優質油漆，兩底兩面

整體米灰色，防護門紅色

二、

機架部件參數

1

主機機架

采用60mm厚鋼板整體落料、數控加工

承壓力更強，機械加工成品精度更高

2

進、出布機架

采用c型槽鋼制作

三、

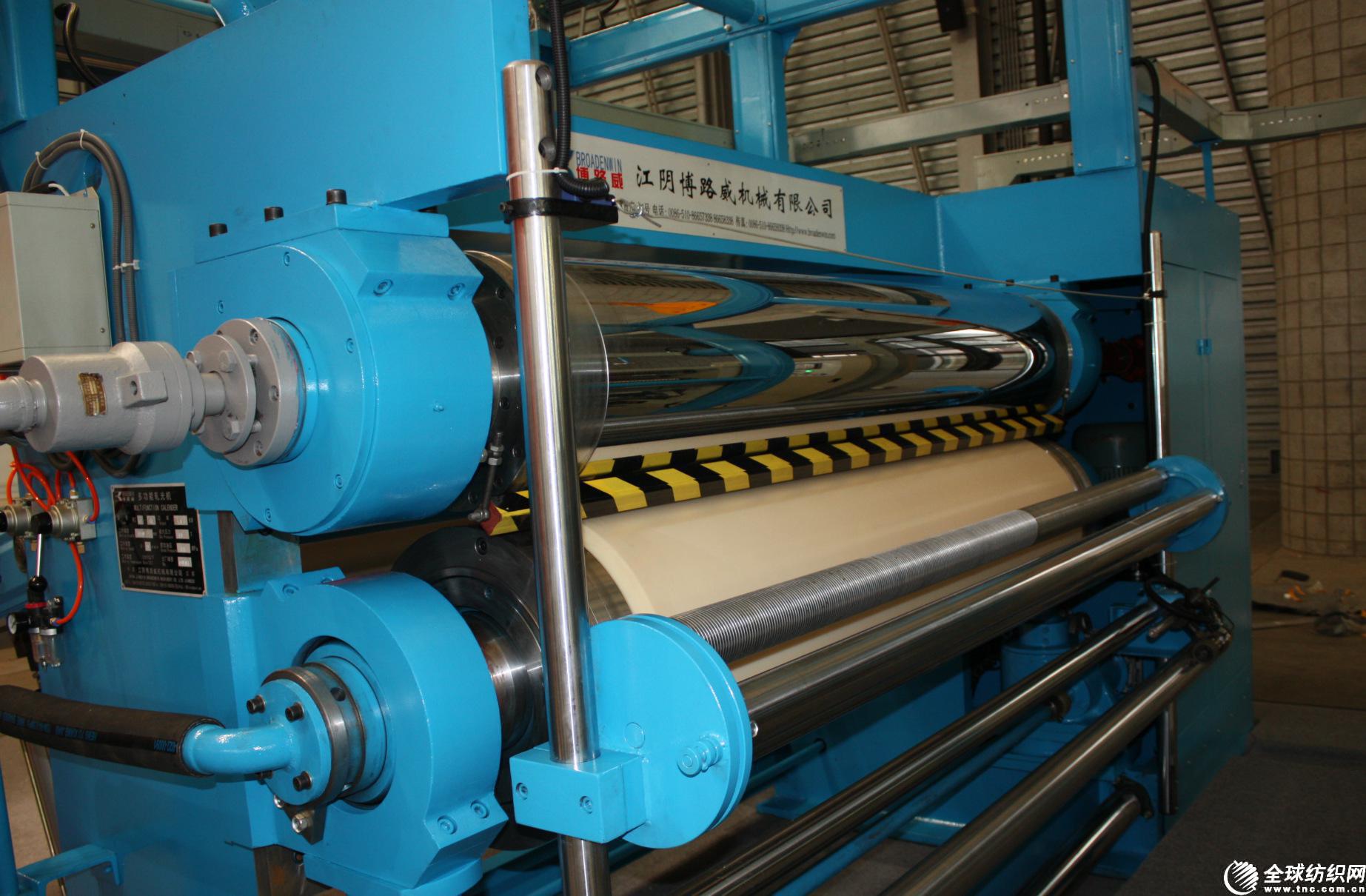

軋光輥部件參數

1

尼龍輥輥面直徑

ф500mm

可控中高尼龍輥

2

鏡面輥輥面直徑

ф370mm

中間鉆大孔，周邊鉆小孔，用于導熱油循環加熱，采用德國梅爾品牌旋轉接頭

3

鏡面輥材質

采用40cr合金鍛鋼車磨加工

表面鍍鉻后精磨達鏡面光潔度。（粗糙度≤ra0.2um)

4

     棉花輥直徑

ф600mm

5

尼龍輥軸承

61856ca/w33重型軸承

德國fag軸承

6

棉花輥、鏡面輥軸承

23136ca/w33重型軸承

德國fag軸承，稀油自動潤滑

四、

傳動控制系統

1

主電機功率

18.5kw

采用硬齒面減速機+美國abb品牌電機傳動

2

出布電機功率

            2.2kw

采用鋁合金減速機+美國abb品牌電機傳動

五、

壓力控制系統

1

加壓方式

尼龍輥內液壓閥塊頂壓尼龍套

2

液壓系統管路**壓力

≤9.5mpa

3

壓力控制方式

采用恒壓恒壓傳感器控制壓力

4

壓力控制精度

壓力波動±0.1mpa

六、

加熱系統

1

鏡面輥加熱方式

導熱油循環加熱

2

電加熱器功率

48kw

3

鏡面輥表面工作溫度

≤ 220℃

4

測溫方式

鏡面輥端面內部測溫

測溫探頭深入輥面內部，測溫更精準

5

鏡面輥輥面溫差

左-中-右±1℃

七、

軋輥冷卻控制系統

1

尼龍輥冷卻方式

表面噴風冷卻+內部液壓油冷卻

2

棉花輥冷卻方式

表面噴風冷卻

3

冷卻風機功率

2.2kw

八、

安全保護系統

1

安全保護配置1

電子式靜電消除儀

2

安全保護配置2

金屬探測儀

意大利ceia

3

安全保護配置3

縫頭探測儀

4

安全保護配置4

手指防夾保護裝置

5

安全保護配置5

緊急停止拉線開關

九、

電氣控制系統

1

電機調速方式

變頻器控制

日本安川品牌

2

加熱控溫方式

scr控制

臺灣品牌

3

控制方式

plc集中控制

日本三菱品牌

4

控制面板

觸摸屏控制面板

proface品牌

5

主要電氣元件

        接觸器、閘刀等

法國施耐德品牌

十、

備品備件

1

安裝維修工具

一套

2

起吊橫梁架

一套

3

電磁換向閥

一只

4

油缸密封圈

2只

5

溫控探頭

一只

6

計時器

一只
