溫州市華友機械有限公司

全全自動高效節能襪子定型鍋

使用說明書

全自動高效節能襪子定型鍋使用說明書

一、       概述：

全自動高效節能襪子定型鍋是襪子行業對襪子進行定型烘干的設備，也可以對其他無紡布，紗線等定型。襪子進出鍋、開蓋及定型時蒸汽的進排均由電腦全自動操作設計，烘干循環系統全自動，烘干溫度和定型壓力可按工藝要求控制，使襪子的定型、烘燥在同一容器中一次完成，從而能降低勞動強度，提高成品率。

根據不同的襪子面料對定型的時間溫度及烘干時間不同，采用全自動西門子plc電腦控制，數據都可以根據面料及定型效果進行自動設定.電腦全自動控制觸摸屏進行控制，以及所需烘干時間全由電腦plc電腦自動控制。

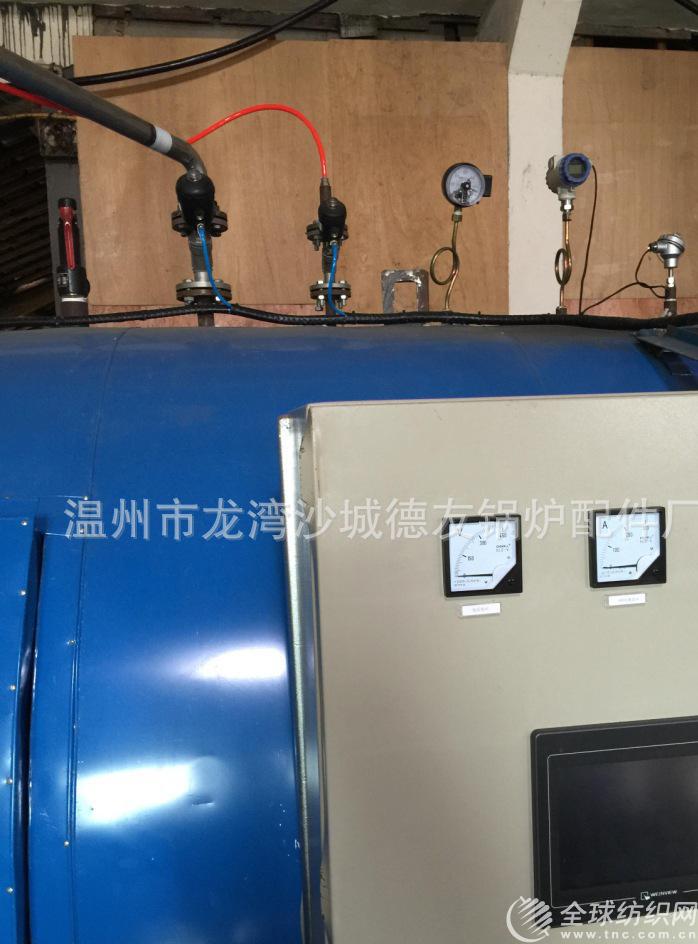

二、       定型鍋的結構:（如圖1所示）

1、鍋體-包括鍋體，鍋蓋、筒體法蘭，鍋蓋法蘭，噴淋管，軌道，密封圈，安全閥，壓力表，溫度計等。

2、全自動安全連鎖裝置及全自動plc控制箱。

3、管道-內包括噴淋管，外包括進氣管，排氣管，進水管

4、供氣系統-包括蒸汽、真空機。

5、空壓機補氣

三、       工作原理：

（鍋內電熱管加熱溫度達到設定值，進水閥打開，水通過噴嘴噴灑在電熱管上產生蒸汽）

1、將襪子掛好推入定型鍋，關閉全自動快開門并旋轉至預定行程開關關閉部位，系統可以用壓縮空氣將密封發來密封圈壓縮，使容器法蘭密封面達到密閉狀態。

按一下連鎖開關按鈕，將氣缸定位銷頂出與門蓋法蘭卡住連鎖，然后開啟plc控制面板上的開關，開始根據襪子需要的定型數據進行編程，如圖：根據面料要求進行定型參數設定：

然后按參數設定

根據以往襪子定型經驗?zāi)�認參數如下：（點擊設定）

1、定型時間：是指鍋內溫度達到設定溫度后襪子定型的時間。

2、進水時間：是指在定型過程中開啟進水閥時噴水的時間。

3、進水等待：是指噴水間隔時間。

4、進氣時間：在設定壓力一下間斷進氣的時間。

5、進氣等待：在設定控制壓力以內開啟進氣閥的時間

6、進氣控制：在此設定的壓力一下需要空壓機補氣

7、溫度控制：鍋內達到指定溫度開始計時定型時間

8、排氣時間：在定型完畢鍋內的水分蒸汽通過排凈閥的時間

9、抽真空時間：在定型完畢鍋內的水分蒸汽通過排氣閥和真空泵排凈時間

10、壓力上限：達到指定壓力，自動開啟排凈閥，低于這個壓力關閉排凈閥

11、溫度上限：達到上限溫度時，plc系統將自動開啟連鎖安全系統報警，自動關閉加熱系統。

設定好參數按ok確認-再按返回到自動畫面，按plc控制柜上的自動/啟動按鈕。

開始自動定型運行中。

一次大概6-9分鐘一鍋（1200雙-3000雙襪子不等）

全自動襪子定型機主要功能及特點

1.襪子定型機適合處理短統、中統、長統薄形高彈錦綸絲襪,有跟或無跟連褲襪、尼龍襪、棉尼交織襪等同類品質的襪子。

2.高效。集蒸汽噴濕，高溫定型和脫水干燥等功能與一體。

3.節能�？筛鶕�(jù)實際操作，隨時開關機，節約能源，避免浪費。

4.美觀。純不銹鋼外觀設計。

5.安全。**沒有安全隱患。

6.可以根據客戶要求制定設備大小，把蒸汽耗量減至**。

7.配有高端真空系統和冷凝系統，先進特殊的工藝。

請注意使用中安全，plc自動停止時，打開鍋門取出襪子。切勿在操作定型中打開鍋門。
