適用范圍：縫紉機、縫包機、電腦繡花機、多針機、自動包裝機、拉經機、整經機、衛生用品機械檢測等

rxh-dne6-j1+h繼電器常開

 斷紗檢測器使用說明

一：rxh-dne6- j1+h 繼電器常開輸出接線方式:

紅色: +18 ~24vdc

黑色：-0v

白色與藍色為常開輸出（并聯到原來設備的常開停機開關上面即可）

二：工作原理:

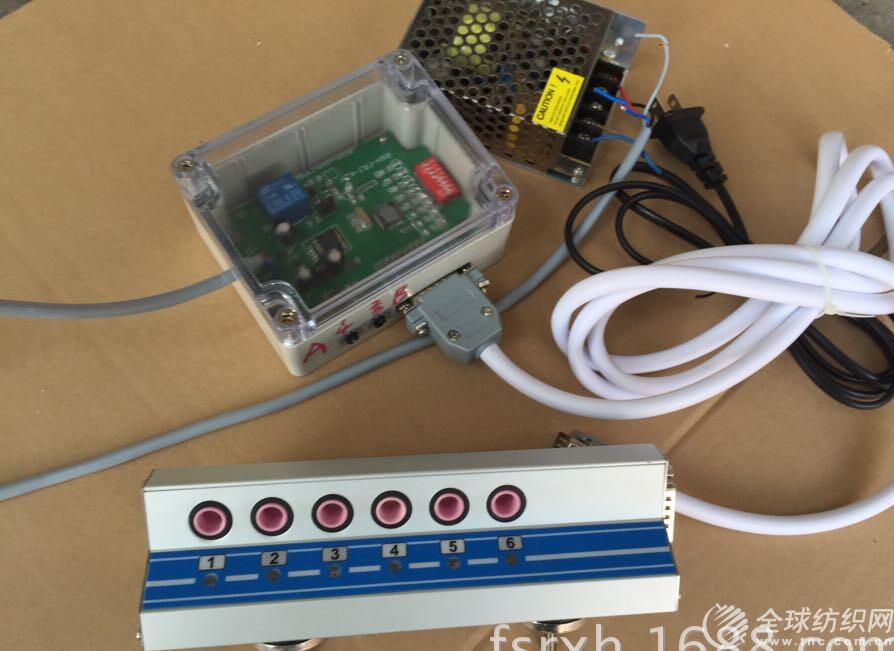

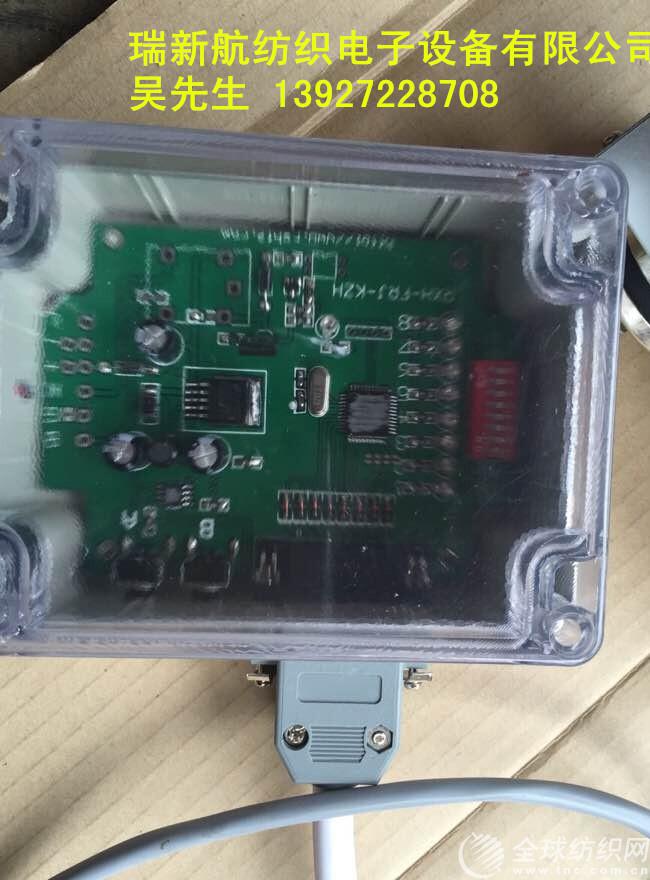

     6個孔可以在控制盒里面獨立on/off(開/關），開關的對應數字撥到off位置的那個孔就停止工作，對應數字的led燈常亮，就不要穿紗線。撥到on位置的那些孔，led燈不亮的那些孔就必須同時穿紗線運行，紗線運行時相應的led燈就閃爍（1個開關撥到on位置，就只能運行1條紗線，2個開關撥到on位置，就要同時運行2條紗線，3個開關撥到on位置，就要同時運行3條紗線，如果6個孔的開關都撥到on位置，那么就要同時運行6條紗線）。請同時將紗線張力、速度均勻的在檢測器瓷眼中摩擦通過（盡量多增加一點張力，緊貼著瓷眼摩擦），當其中正在運行中的任何一條紗線斷了，繼電器就閉合（灰色與藍色線閉合2秒，然后復位常開)。

  三：靈敏度調節:

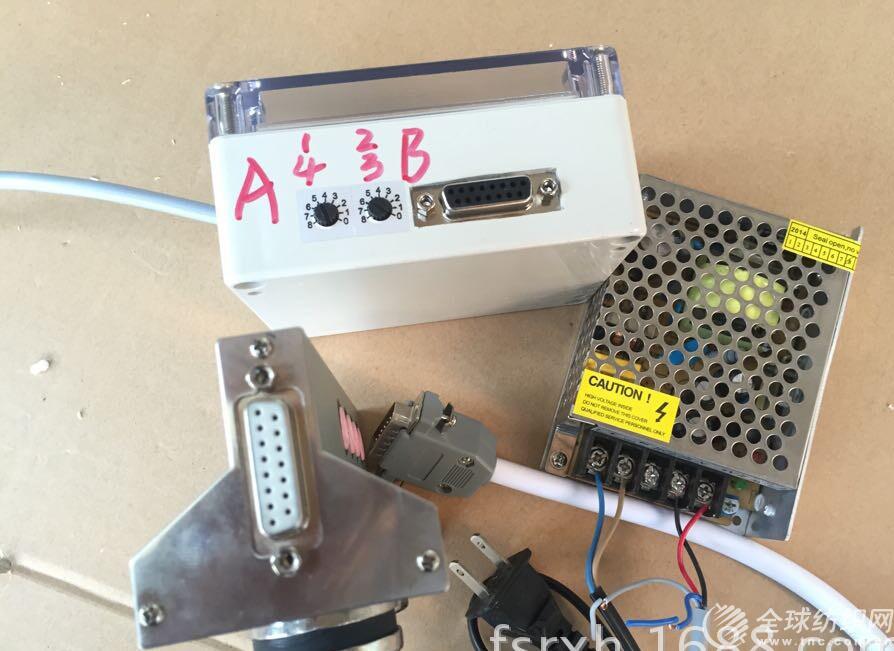

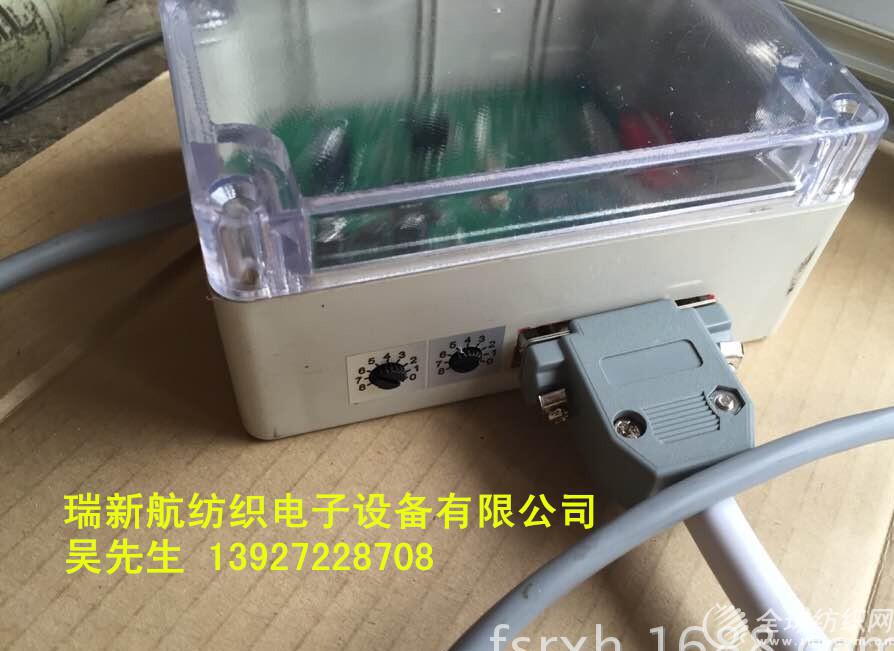

 電位器a：控制第1位、第4位、第5位這三個孔的靈敏度

 電位器b：控制第2位、第3位、第6位這三個孔的靈敏度

 請安裝在震動較小的地方。斷了線不停機往“0”方向微調,檢驗方式:在正常運轉狀態下,用兩個勾或者手指在檢測器左右兩邊（2厘米以外，不要碰觸到檢測器）將這一條線勾起來,讓這條線不要接觸、磨擦到檢測器的瓷眼,此時馬上就停機了,說明這條線工作正常,如果停機時間太慢,靈敏度就要往“0”方向微調,直到*價狀態。然后檢驗下一條線(*好每條線檢驗一遍)。反之沒有斷線無故停機往“8”方向微調。

咨詢電話：13927228708 吳先生
