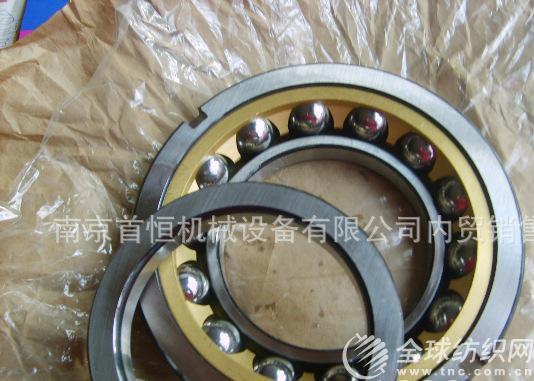

單列角接觸球軸承只能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。 并且只能限制軸或外殼在一個方向的軸向位移。

角接觸球軸承的接觸角為40度，因此可以承受很大的軸向負荷。角接觸球軸承是非分離型的設計，內外圈的兩側的肩部高低不一。為了提高軸承的負

載能力，會把其中一側的肩部加工得較低，從而讓軸承可裝進更多的鋼球。



☆雙列角接觸球軸承

此承受較大的徑向負荷為主的徑向和軸向聯合負荷和力矩負荷，限制軸的兩方面的軸向位移。主要用于限制軸和外殼雙向軸向位移的部件中雙列角接

觸球軸承內、外圈之間的可傾斜性有限，允許傾斜角取決于軸承的內部間隙、軸承尺寸、內部設計及作用于軸承上的力和力矩，而*大允許傾斜角應

保證軸承內不會產生過高的附加應力。若軸承內、外圈之間存在傾斜角，將影響軸承的壽命，同時造成軸承運轉精度下降，運轉噪聲增大。



☆雙列角接觸球軸承保持架一般采用尼龍保持架或黃體保持 架。



☆雙列角接觸球軸承安裝應注意

 雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。在軸承使用時應注意使不帶裝球缺口

 的一側滾道承受主要載荷。



☆成對雙聯球軸承

若是成對雙聯安裝，使一對軸承的外圈相對，即寬端面對寬端面，窄端面對窄端面。這樣即可避免引起 附加軸向力，而且可在兩個方向使軸或外殼限

制在軸向游隙范圍內。   因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只

 能承受單方向軸向負荷，因此一般都常采用成對安裝）。   保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。   角接觸球軸承較多

 是國外軸承生產廠家制造，國內較多的應用于進口設備例如角接觸球軸承3204rs,等，   覺得背對背，背對面接觸接觸更簡單，窄的邊在外，寬邊在內，另一個寬邊在內，窄邊在外，就是背對背接觸。

☆角接觸球軸承的特性

1、通用配組的軸承

 通用配組軸承是經過特殊的加工， 當軸承是彼此緊靠安裝，任何組合方式都可以達到既定的內部游隙或預緊，以及平均的負荷

 分布，而無需使用墊片或類似裝置。   配對軸承應用在：當單個軸承的負荷承載能力不足（使用竄聯配置方式）或當要承受聯合負荷或作用在兩個方

 向上的軸向負荷（使用背對背或面對面配置方式）。   2、基本設計的軸承（不能用作通用配組），用于單個軸承的配置方式   基本設計的單列角接

 觸球軸承主要應用在每個位置上只有一個軸承的配置。其寬度和突出量為普通級公差。因此不適合將兩個單列角接觸球軸承緊靠安裝。



2精度等級

 角接觸球軸承精度等級包括尺寸公差和旋轉精度。精度由低到高表示為p0(普通)、p6(p6x)、p5、p4、p2。此外，歐美品牌中也用p3、p7、p9表示精度等級，p3相當于iso和jis標準的p6級， p7相當于p4級，p9相當于p2級。



3類型

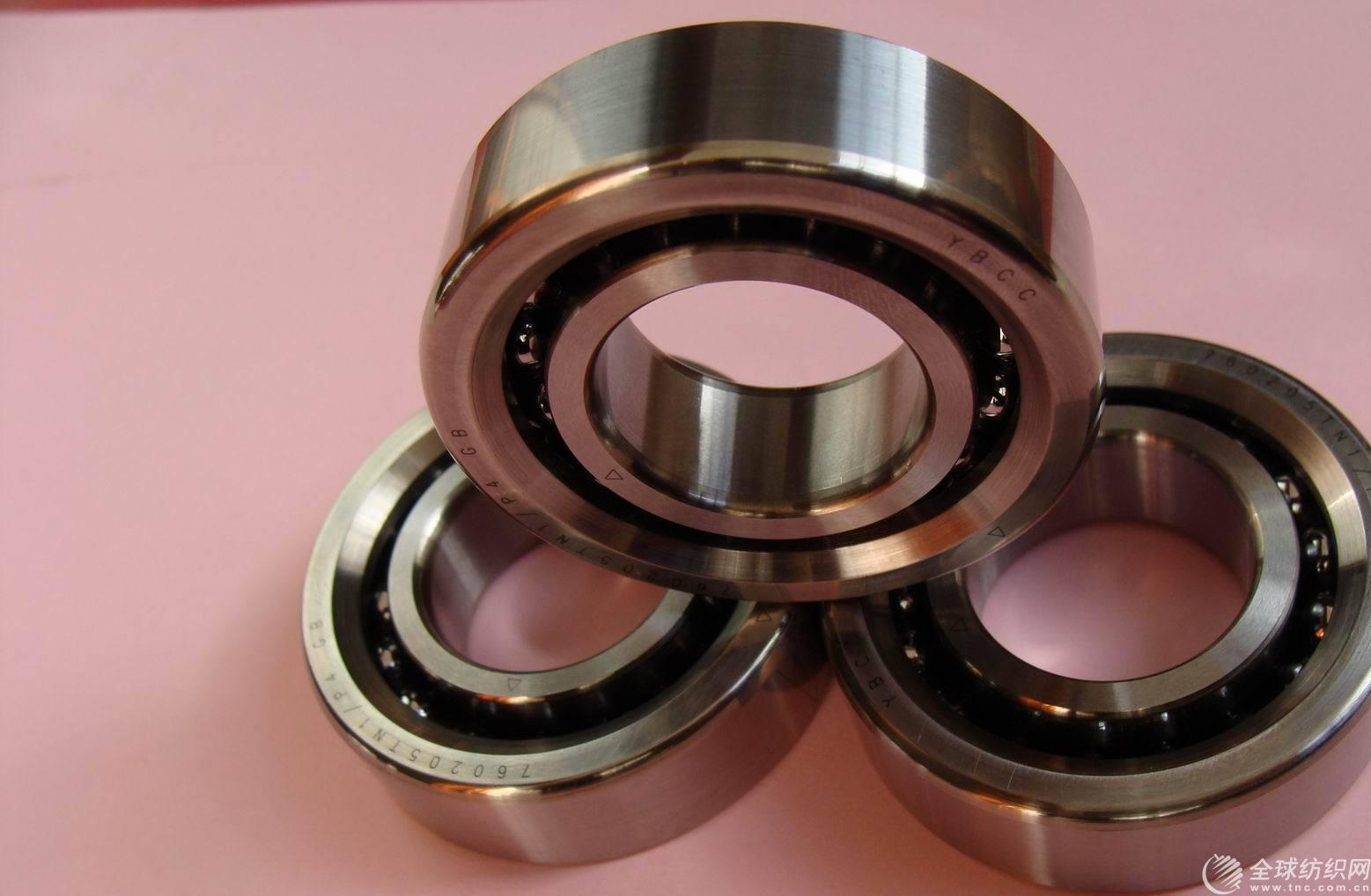

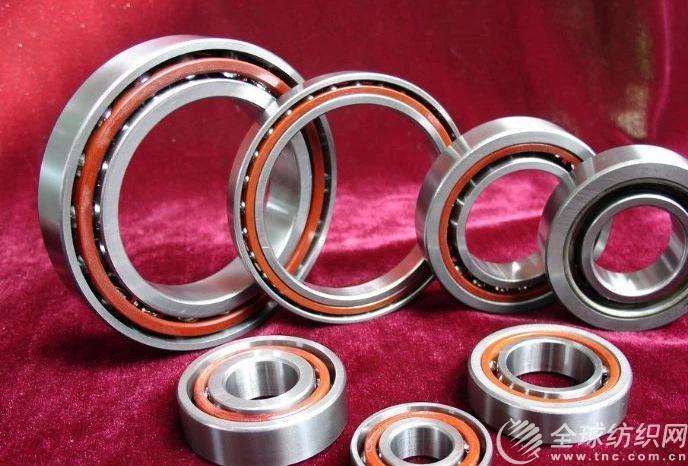

 角接觸球軸承有：7000c型(∝=15°)、 7000ac型(∝=25°) 和7000b(∝=40°)幾種類型。該種軸承的鎖口在外圈上，一般內外圈不能分離，可承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則承受軸向載荷的能力高。該種軸承能限制軸或外殼在一個方向的軸向位移。   接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。



☆單（雙）列角接觸球軸承



1、單列角接觸球軸承只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷，因此，該種軸承一般都成對使用。



2、雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷，它能限制軸或外殼雙向軸向位移，接觸角為30度。

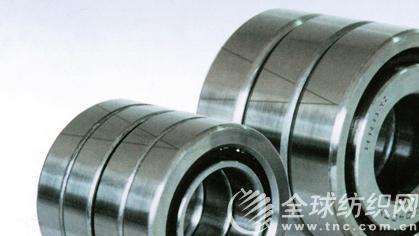

☆成對安裝角接觸球軸承

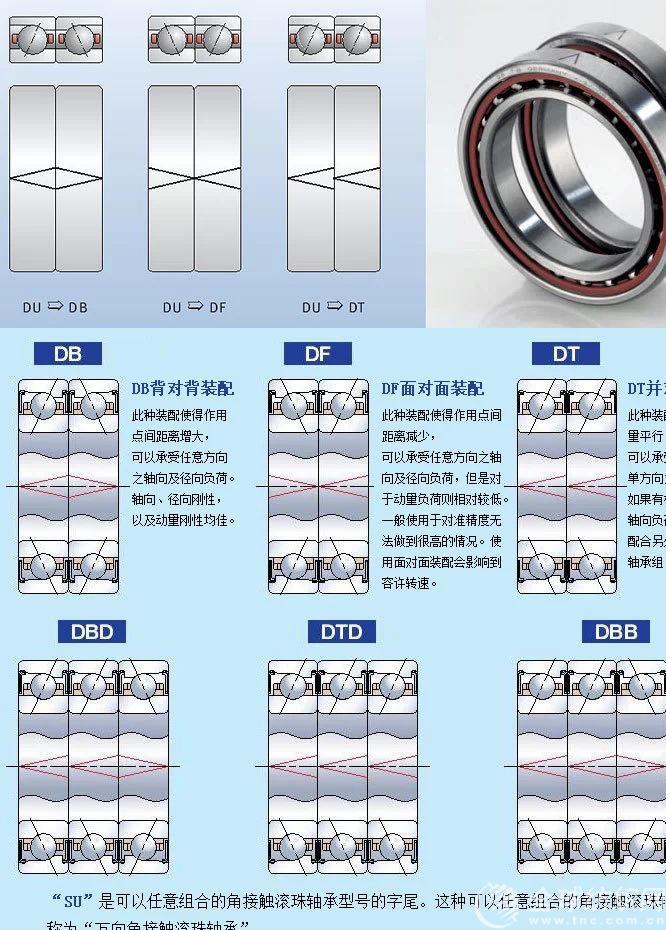

成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。   背對背配置，后置代號為db（如70000/db），背對背配對的軸承的載荷線向軸承軸分開。可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。   面對面配置，后置代號為df（如70000/df），面對面配對的軸承的載荷線向軸承軸匯合。可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如db配置形式，軸承可承受雙向軸向載荷；   串聯配置，后置代號為dt（如70000/dt），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承

處需安裝能承受另一方向軸向載荷的軸承。





☆角接觸球軸承的主要用途

單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸、增壓泵、鉆井平臺、食品機械、分度頭、補焊機、低噪型冷卻塔、機電設備、涂裝設備、機床槽板、弧焊機   雙列角接觸球軸承：油泵、羅茨鼓風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械、行星減速機、萃取設備、擺線減速機、食品包裝機械、電焊機、電烙鐵、方箱、重力式噴槍、剝線機、半軸、檢驗分析設備、精細化工機械



☆軸承安裝技術

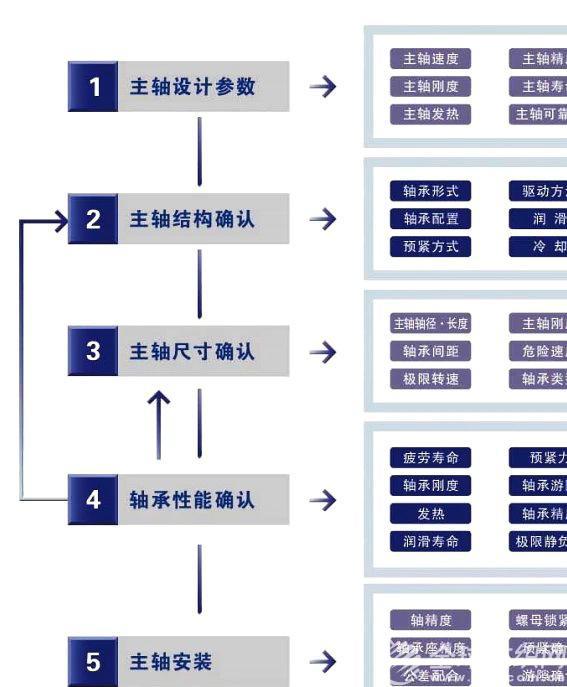

高速精密角接觸球軸承，主要用于載荷較輕的高速旋轉場合，要求軸承高精度、高轉速、低溫升低振動和一定的使用壽命。常作高速電主軸的支承件成對安裝使用，是內表面磨床高速電主軸的關鍵配套件。



1. 軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在1um以下；



2. 軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油；



 3. 軸承安裝應采用專門工具，受力均勻，嚴禁敲打；



4. 軸承存放應清潔通風，無腐蝕氣體，相對濕度不超 過65%，長期保管應定期防銹。



☆角接觸球軸承保養方法

1、當軸承運行到一定時期時（或保維護養期），將軸承全部撤下；



2、用清洗用的柴油或煤油浸泡清洗軸承，如有技術條件*好打開密封蓋清洗；



3、清洗后空干清洗油，外觀檢查有無損傷；



4、用一個150mm左右，直徑為角接觸球軸承內徑相等的木棒（*好為空心管），一端固定一個軸承；



5、用手快速轉動軸承的同時，將木棒（木管）另一端頂在耳朵上或音頻放大器話筒上辯聽軸承轉動噪音；



6、固定軸承后橫向撥動木棒，檢查軸承是否磨損松動現象；



7、松動嚴重、轉動噪音過大、有嚴重缺損的fag軸承應以淘汰，以同型號代之；



8、取一桶將適量潤滑脂（優質黃干油）用文火融化（不可過熱），將檢測過的軸承放入桶中浸泡到無氣泡溢出。潤滑脂冷卻前取出軸承，殘留潤滑脂量少。潤滑脂冷卻后取出角接觸球軸承，殘留潤滑脂量多。根據需要確定潤滑脂殘留量的多少。



9、用軟布或衛生紙擦凈軸承外面的潤滑脂將fag軸承安原狀裝配到滑輪上，保養維護工作即告結束。
