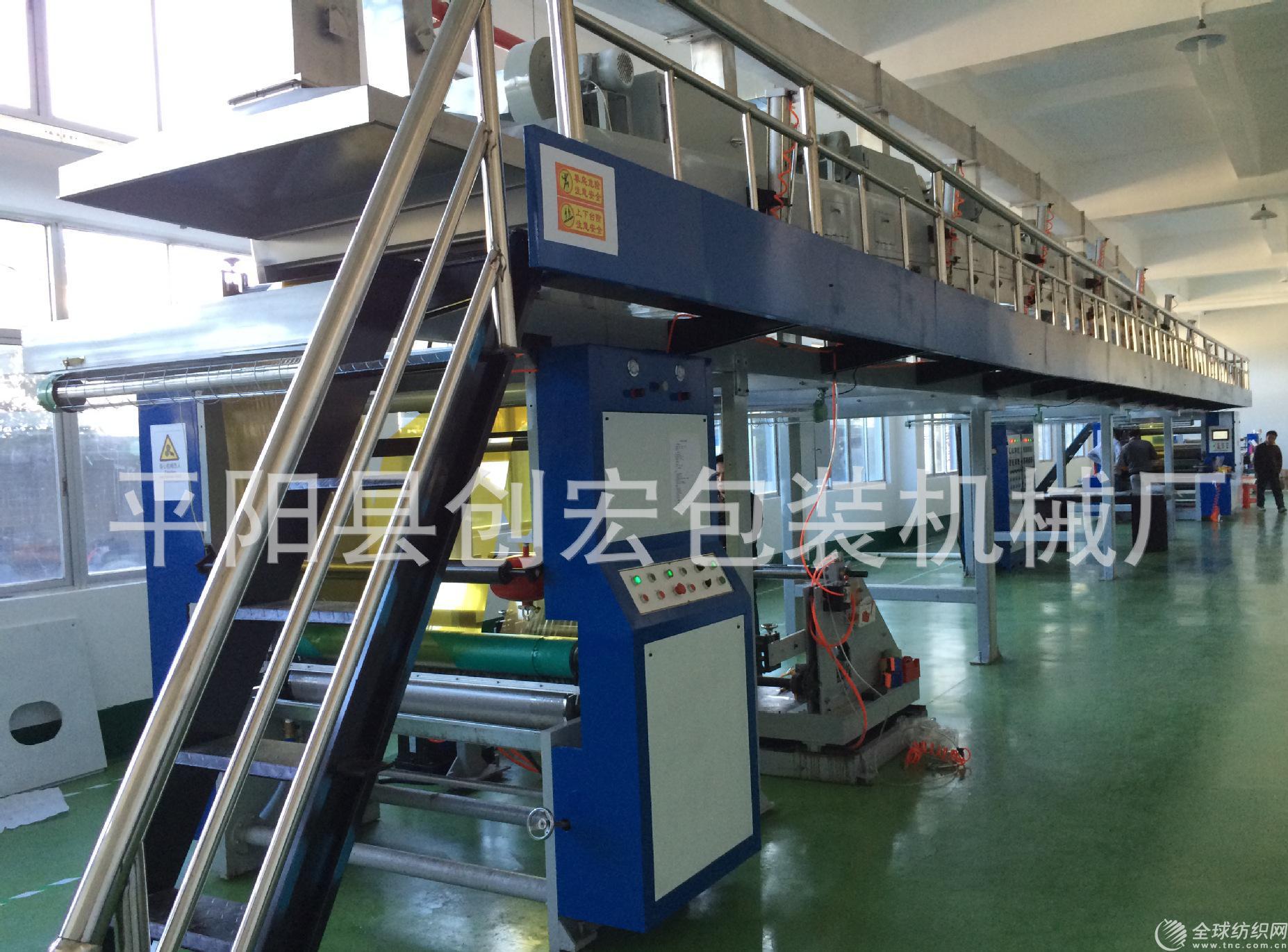

tb-1400型　電化鋁單色涂布機技術附件

1、 簡介： 本機主要適用于卷筒類基材的印刷（背面）、涂布（涂膠）及復合生產
2、 主要原材料： 格拉辛硅紙70~140g/m2，ｐｅｔ膜（δ=0.02~0.10mm）
面材: 紙張、膜類
3、 膠水： 溶劑型膠、水性膠　油性膠
4、 涂布方式： 網輥　陶瓷網輥計量涂膠、凹版背印
5、 涂布精度： 5~60g/m2±1g/m2(涂布偏厚時，實際精度按涂布量的±10%)

規格與性能
1、 有效涂布寬度： 1250mm
2、 輥面寬度： 1400mm
3、 機械速度： 100m/min(10~80m/min生產速度，視不同工藝而定)
4、 放卷直徑： ≤φ1000mm
5、 收卷直徑： ≤φ1000mm
6、 加熱干燥方式： 電熱管內循環加熱　熱風爐外循環加熱　外置式導熱油加熱,離心風機熱風循環
7、 溫度控制： 50~150℃±3℃
8、 卷取邊緣整齊： ±2.0mm
9、裝機總功率： 約100kw（其中不包括導熱油所需功率）
10、外型尺寸： 32000x2000x4200mm(長x寬x高)

主要配備
1、 放卷機組2臺（升降單工位式）
3、 涂布機組1臺（網輥計量）
4、 烘干箱1組（烘箱15米，共5個溫區）
6、 冷卻復合機構1組（循環水冷卻）
7、 收卷機組1臺（自動翻雙工位式）
8、 機架及過渡部分1組
9、 電控制系統1組

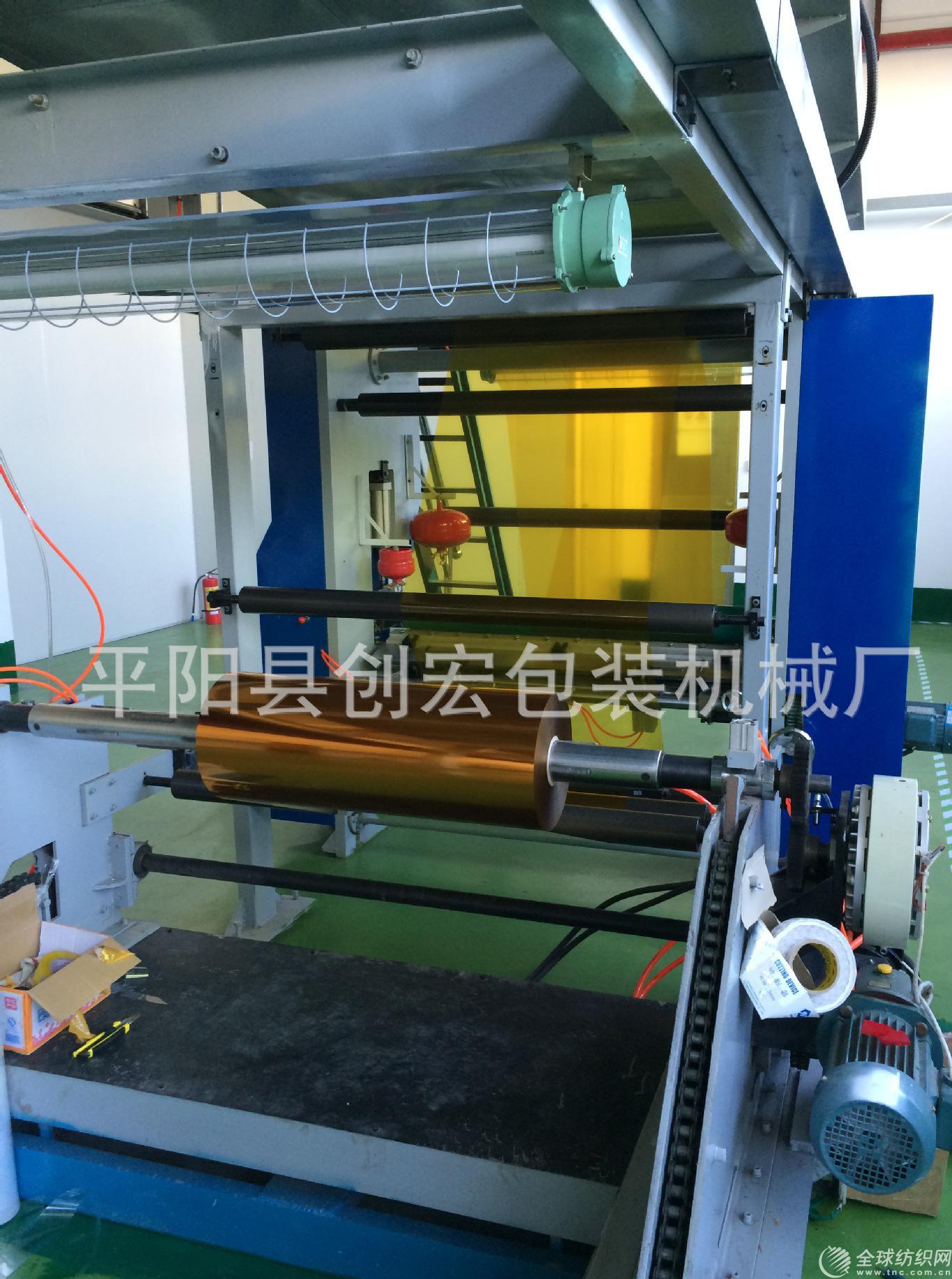

放卷機組(共兩組)
1、型式： 放卷單工位式，升降式
2、有效放卷寬度： 1000mm
3、有效放卷直徑： φ1250mm
4、放卷軸： 3"(φ76mm)氣脹軸2根（配錐套軸1條）
5、放卷張力控制： 張力自動控制 (包括：臺灣10kgf磁粉制動器、上海自動張力控制器、2只張力檢測器)；其中第二放卷為錐度自動張力控制
6、機架： 鋼板及型鋼焊件
7、升降： 配小型液壓站系統一套，油缸規格φ80mm x 300mm 兩只
8、糾偏: 整體機架設置epc超聲波伺服糾偏系統(重慶東登)，糾偏范圍±75mm
9、控制箱: 配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節等
10、配備毛刷式靜電消除器一套

涂布機組
1、涂布形式： 網輥計量涂布
2、有效涂布寬度： 1300mm
c:間隙調整：手動精密絲桿及線性導軌斜楔控制膠量,氣動控制快速脫離
d:膠槽：攔板式，可手動后前調節，設置30mm厚聚四氟乙烯擋膠板(可調節)
e:接膠盤：不銹鋼材料，焊接加工
f:涂布?jí)Π澹?0mm厚鑄鐵件
g:支架：14#槽鋼及鋼板焊接
4、動力： 主動同步，交流變頻控制；變頻器為匯川品牌，5.5kw減速電機(上海sfc電機)
5、控制箱： 配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度 調節以及涂布所需氣動按鈕

烘干機構
1、型式： 立柱拱橋式，單側開合操作平臺
2、長度： 烘箱：24米，3米一個溫區，共8個溫區；
3、溫度： 50~150℃±3℃，外置式導熱油熱交換器加熱，離心風機熱風循環，電動調節閥自動比例控溫，共8組。
4、保溫： 填充玻璃纖維厚度80mm
5、導輥： 硬質鋁合金導輥，表面茶色硬化處理，每溫區6條；主動同步，交流變頻控制；變頻器為藍海華騰品牌，7.5kw減速電機；鏈條傳動
6、烘箱： 烘箱內熱風箱采用不銹鋼板
7、熱風循環： 烘箱9臺4kw離心風機熱風循環
8、排風： 2臺5.5kw離心風機排風(建議安裝在室外)
9、糾偏： 烘箱出口配有超聲波伺服糾偏系統，糾偏范圍±75mm
10、報警裝置： 則自動停機

回濕機組
1、回濕形式： 雙輥轉移方式
2、有效回濕寬度： 1400mm
3、傳水輥： 網線輥直徑φ150mm，氣動控制壓合與脫離
4、回濕膠輥： 直徑φ150mm，鋼輥外包橡膠層(親水橡膠)，硬度45~50度
5、水槽： 304#不銹鋼，可手動升降
冷卻復合機構
1、型式： 可循環式水冷卻輥
2、復合（冷卻）輥： 直徑φ420mm，工作面1400mm，表面鍍硬鉻,鏡面拋光處理；配有旋轉接頭一套
（內部可循環冷卻水）
3、壓輥： 硅膠壓輥φ160mm，氣動控制調節，壓力可調
4、動力： 主動同步，交流變頻控制；5.5kw減速電機
5、控制箱: 配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節以及冷卻牽引所需氣動按鈕

收卷機構
1、有效收卷寬度： 1250mm
2、有效收卷直徑： φ1000mm
3、收卷軸： 3"(φ76mm)氣脹軸2根
4、機架與底座： 鋼板、槽鋼焊件
5、動力： 主動同步，交流變頻控制；變頻器為匯川品牌，2臺5.5kw變頻專用電機；plc程序錐度控制，設置電氣比例閥組成的閉環張力控制系統
6、控制箱: 配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節

閉環張力機構
1、形式： 氣動擺輥式閉環自動自動控制,低摩擦氣缸為smc品牌

機架及過渡部分
1、型式： 立柱拱橋式
2、過渡輥： 鋁合金過渡輥(hv700茶色硬化處理)，精磨加工，校驗靜平衡
除烘箱導輥外，其余過渡輥直徑為80~100mm，包絡角大的輥徑120mm
3、機架： 空心型鋼及槽鋼（主機架200x100矩型管，烘箱為80x80方管）

電器控制系統
1、型式： 采用集中控制，控制臺1組；
設備驗收
（一） 粗驗收：
1、 粗驗收在供方廠內進行
2、 按照合同規定的部件明細驗收
3、 空機運轉，檢查同步性及穩定性，有無雜音等，在負載情況下，收卷速度無波動，收卷不起皺，并且整齊
4、 試生產，質量是否符合要求，涂膠厚薄均勻度、收卷整齊度、生產穩定性等.(需方自備涂布材料、及膠水)

售后服務
1、 設備出廠后保修一年，終身服務，正常操作損壞的部件免費更換
2、 由于需方操作不當?shù)确钦�常原因損壞的零部件，收取成本費用
